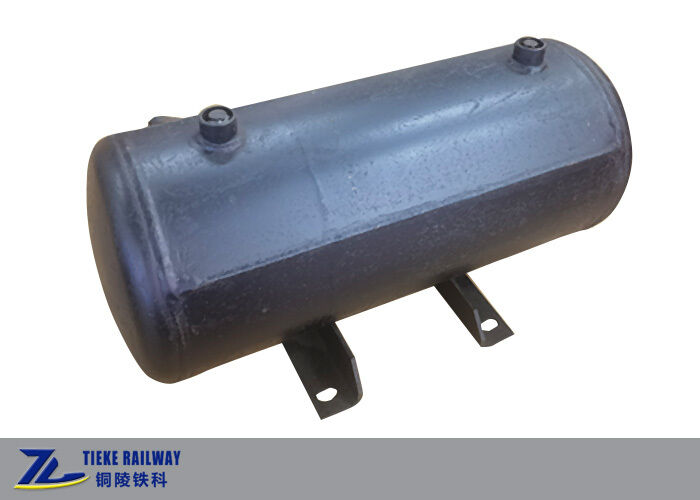

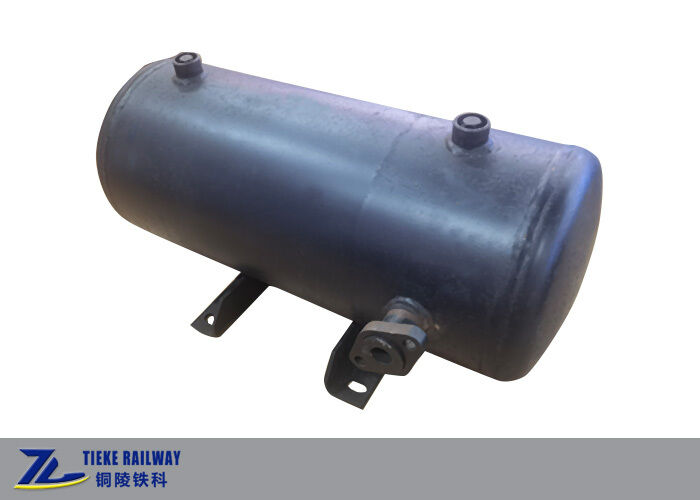

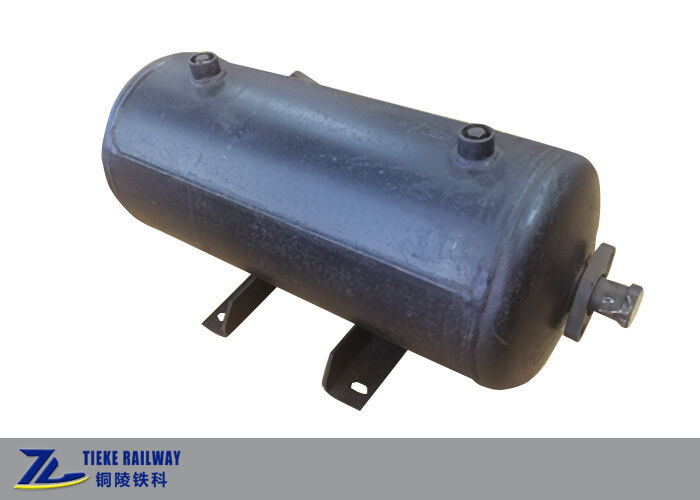

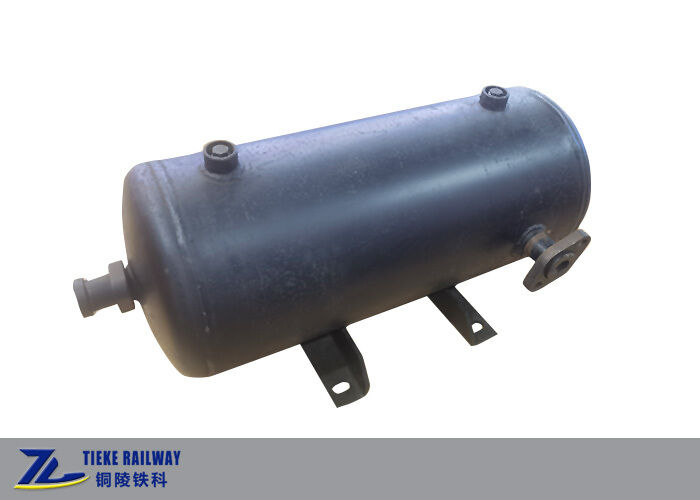

貨物車両のブレーキシステム用 双コンパートメントの溶接式鉄道用空気貯蔵庫11*17

貨物車両のブレーキシステム用 双コンパートメントの溶接式鉄道用空気貯蔵庫11*17

溶接された鉄道用空気容器

2つのコンパートメントの空気ブレーキタンク

貨物車両のブレーキシステムの貯蔵庫

起源の場所:

中国

ブランド名:

OEM Customized

証明:

TB/T 1900, International Railway Pressure Vessel Spec

モデル番号:

11*17

連絡 ください
引用を要求しなさい
製品詳細
モデル:
11*17 デュアルコンパートメント溶接鉄道空気リザーバー
定格ボリューム:
作業室 11L、減圧室 17L (公差 +/- 1%)
評価された作業圧力:
600kPa
液圧試験圧:
900Kpa
全体の寸法:
長さ715mm×外径219mm
吊り上げ穴の中心距離:
580 mm
主な材質:
Q245R 炭素鋼 / ステンレス鋼 (オプション)
正味重量:
42kg(炭素鋼)/36kg(ステンレス鋼)
実行標準:
TB/T 1900 鉄道業界標準および国際鉄道圧力容器仕様
支払いと送料の条件
最小注文数量
10個
価格
USD 100-600 / Piece
パッケージの詳細
内側に白いカスタムフォーム位置決めブロックが入ったカートンボックス
受渡し時間
生産に15〜30日、在庫に3〜7日
支払条件
T/T、L/C、ウェスタンユニオン
供給の能力
毎月500個
製品説明

2つのコンパートメントの溶接式鉄道用空気貯蔵庫 11*17

製品概要

この2つのコンパートメントの空気容器は,鉄道貨物車両の空気ブレーキシステムのために特別に設計された重用溶接式空気貯蔵容器です.鉄道用気圧ブレーキ装置のコアコンポーネントとして内部隔板を持つ統合された溶接式空気貯蔵庫構造を採用し,タンクをそれぞれ11Lと17Lの名乗容量を持つ独立した密閉室に2つに分割します.鉄道用ブレーキバルブ120型に合わせたもの,この鉄道用空気容器は,電車の運転ブレーキ,圧力維持,緩解機能の安定かつ信頼性の高い空気圧サポートを提供します.世界中で標準鉄道貨物車両に広く適用される.

構造と設計のメリット

  • 統合溶接構造:完全なシームレス溶接プロセスを採用し,統合されたシリンダーボディと円形ヘッドシール.この溶接式空気容器は,より高い構造的硬さを持っています低気流出リスク,より強い振動耐性,そして鉄道運用の長期高周波振動労働条件に適応します.
  • 2つの独立したコンパクト設計:二つのコンパートメントの空気容器は,正確に11Lの作業気室と17Lの減圧気室に分かれています.両室は相互の干渉なしに独立して動作します.正確な気圧制御を実現する効率的に列車のブレーキ感度を最適化し,安定したステージブレーキとゆっくり放出性能を保証する.
  • プレミアム圧力容器の材料:高品質のQ245R圧力容器鋼またはカスタマイズされたステンレス鋼材で作られています.耐腐蝕性,低温適応性複雑な鉄道作業環境の厳格なサービス要件を満たす
  • 標準化インターフェースとインストール:標準的な気圧スレッドインターフェイスと各室の底部排水プラグを装備し,パイプライン接続,毎日の排水と保守を容易にする.統合されたリフティングシートのデザインは,迅速かつ堅牢な底枠の設置を実現標準的な鉄道車両の設置基準と互換性がある.

テクニカル仕様

ポイント仕様
モデル11*17 二重コンパクトの溶接式鉄道用空気容器
定数量作業室11L,減圧室17L (許容量+/- 1%)
定数労働圧力600kPa
液圧試験圧900kPa
全体の次元715 mm (長さ) x 219 mm (外径)
リフティングホールの中央距離580mm
主要資料Q245R 炭素鋼/不?? 鋼 (オプション)
純重量42 kg (炭素鋼) / 36 kg (不鋼鋼)
実行基準TB/T 1900鉄道業界規格と国際鉄道圧力容器仕様に準拠する

製品性能と品質保証

鉄道用空気貯蔵庫製品はすべて,100%の水圧圧力強度試験,空気密度試験,溶接不破壊試験 (MT/RT) およびボリューム校正を含む厳格な工場試験を受けています.組み合わさった溶接構造は,空気漏れと構造障害の隠された危険を排除高密度鉄道のシナリオでは長期にわたる安定した運用を保証する.すべての製品は,完全な生産証明書を含む正式な名札で標識されています.試験報告と品質文書 グローバルなプロジェクト検査と承認を支援する.

適用範囲

この二段式溶接式空気容器は,穀物ホッパー車両,オープントップ車両,タンク車両,その他の標準鉄道車両を含む様々な鉄道貨物車両に普遍的に適しています.120型エアブレーキシステムのマッチングコア部品国内外の鉄道改修や新築プロジェクトで広く使用され,世界的な鉄道機器サプライヤーやエンジニアリング請負業者によって好まれています.

カスタマイズサービス

鉄車の空気貯蔵庫の個別化サポート 糸標準変換 (NPT/G糸),サイズ調整,表面防腐処理,素材の改良と独占的なロゴのマークグローバル鉄道のスペアパーツの調達とプロジェクト支援のニーズに 一人乗りソリューションを提供すること.

批量注文,カスタマイズされたパラメータまたはOEM協力については,要約のために当社の販売チームに連絡してください.
